实时温度监测是保证电力系统高压设备避免因各种原因引起设备过热而造成损毁的重要技术手段。本文介绍了、成套高压开关柜温度测量。

为什么要做高压开关柜测温

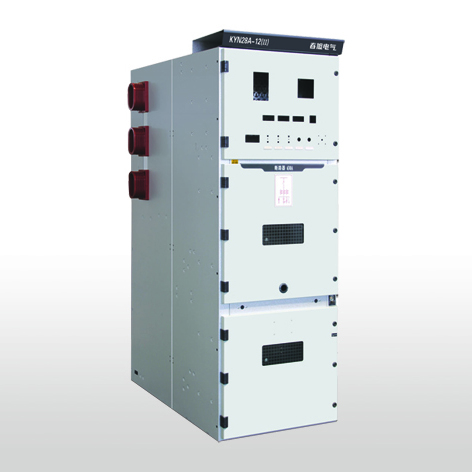

成套高压开关柜作为电力系统中非常重要的电气设备。现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。随着电网的发展和设备技术的提高，10，35kV系统开关柜在电网中已大量使用。而开关柜的内部过热现象已成为开关柜使用中的常见问题，由于开关柜体的密闭性，在一些负荷较重的地区，存在开关柜的温升超标问题。开关柜的温升超标，直接影响设备的安全稳定运行，而且，过热问题是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。

高压开关柜测温方法以及优劣

目前开关柜测温基本上依托光纤温度传感器测温系统：

光纤光栅和光纤分布式由于技术工艺复杂，必须依托外围高精度的设备，由于制作工艺精度的要求，和技术封锁等原因，目前国内做光纤光栅和光纤分布的厂家基本上均为代理，核心部件依赖进口，导致价格居高不下。

红外式测温要避开阳光，且开关柜必须预留测温窗口，必须依托独立的供电系统。存在高低压隔离等安全隐患。受外界环境影响较大。

无线式测温主要依托集成测温器件18b20，将温度信号采集之后通过转换部件转换为无线信号发射出去，再通过特定的接收端读取信号，但本身内部化学电池需定时更换，这对需长期稳定的供电系统显然不可取，而改良版的高压抽能和强光打入，在通过光电池转换显然也需增加而外的部件，增加成本的同时也降低了系统的可靠度。

旋转反射式采用独特的传感器部件，由保定五星光纤传感器技术有限公司历时多年研制而成，其原理是将温度的变化转换为光通量的变化。在通过耦合器和光电转换器，将温度信号转变为电信号，整体结构简单易维护，技术领先，在同类产品中有不可比拟的价格优势。

开关柜测温保安全

目前，对电力系统内部使用的开关柜，严格遵守设备采购程序及技术政策，确保入网的开关柜都通过型式试验，尤其对温升的要求比较严格。运行中，负荷通常都不会达到开关柜的设计满容量，开关柜的温升问题应该不会很突出，但是实际情况并不尽然。开关柜内部实际温升情况，尤其是母排连接等部位，通常总是比型式试验测出的数据高。
